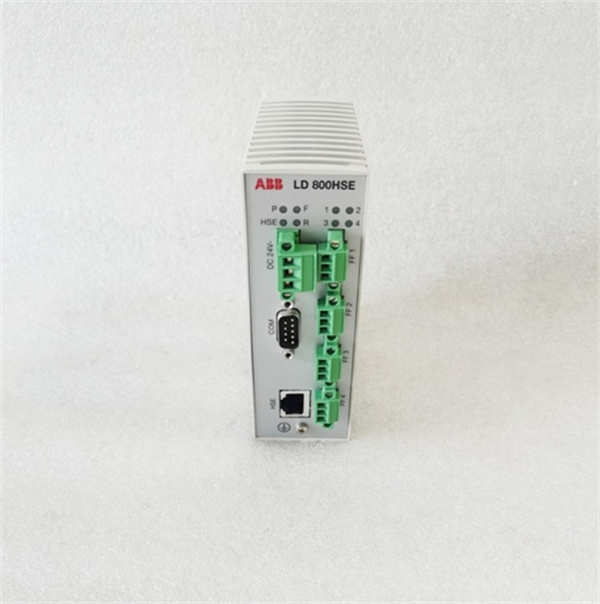

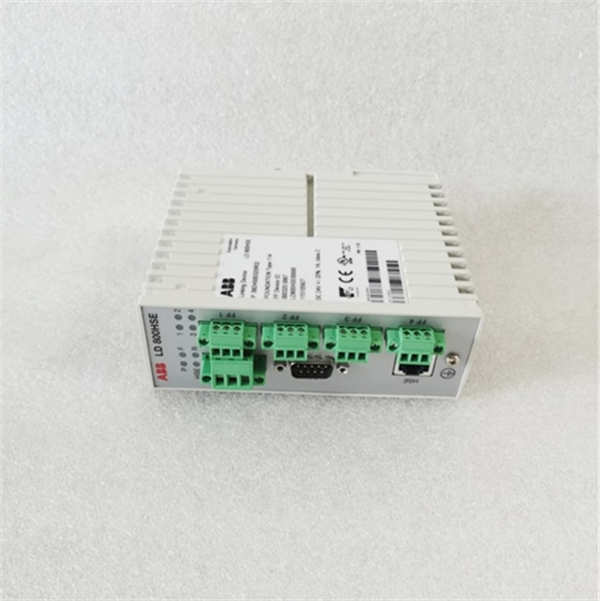

LD800HSE 3BDH000320R0101

產品概述

LD800HSE 3BDH000320R0101是ABB公司生產的一款Foundation Fieldbus鏈接設備，主要用于將Foundation Fieldbus網絡中的H1設備連接到高速以太網（HSE）上，實現不同協議之間的通信。它作為橋梁，使得連接在Foundation Fieldbus上的現場設備能夠被上位機系統監控和控制。

產品特點

雙重功能:既可以作為HSE主站，也可以作為從站，靈活適應不同網絡拓撲。

高可靠性:支持冗余配置，提高系統可靠性。

易于配置:提供友好的配置工具，簡化配置過程。

兼容性強:支持多種Foundation Fieldbus設備。

產品參數

產品編號:型號：3BDH000320R0101

接口:4個H1接口，1個HSE接口

數據速率:50兆赫

工作溫度:0~55°攝氏度

防護等級:IP20防護等級

產品規格

安裝方式:DIN導軌安裝

電源:外部24VDC電源

產品系列

該產品屬于ABB的Advant 800xA系列，是該系列自動化系統的一部分。

產品作用

協議轉換:將Foundation Fieldbus協議轉換為HSE協議。

連接不同網絡:連接Foundation Fieldbus網絡和HSE網絡。

實現分布式控制:支持分布式控制系統。

產品用途

過程工業:石油化工、制藥、食品等行業。

能源行業:電力、天然氣等行業。

基礎設施:水處理、污水處理等。

應用領域

數據采集:從Foundation Fieldbus設備采集數據，并將其傳輸?shù)缴衔粰C系統。

過程控制:根據上位機指令，控制Foundation Fieldbus設備。

設備管理:對Foundation Fieldbus設備進行監控和維護。

LD800HSE 3BDH000320R0101

Product Overview

LD800HSE 3BDH000320R0101 is a Foundation Fieldbus link device manufactured by ABB,which is mainly used to connect H1 devices in the Foundation Fieldbus network to high-speed Ethernet(HSE)to achieve communication between different protocols.It acts as a bridge so that field devices connected to the Foundation Fieldbus can be monitored and controlled by the host computer system.
